4x4 MiMo-Antenne 4G/5G +GPS

Einleitung zur WMM4GG-6-60-5SP Antenne

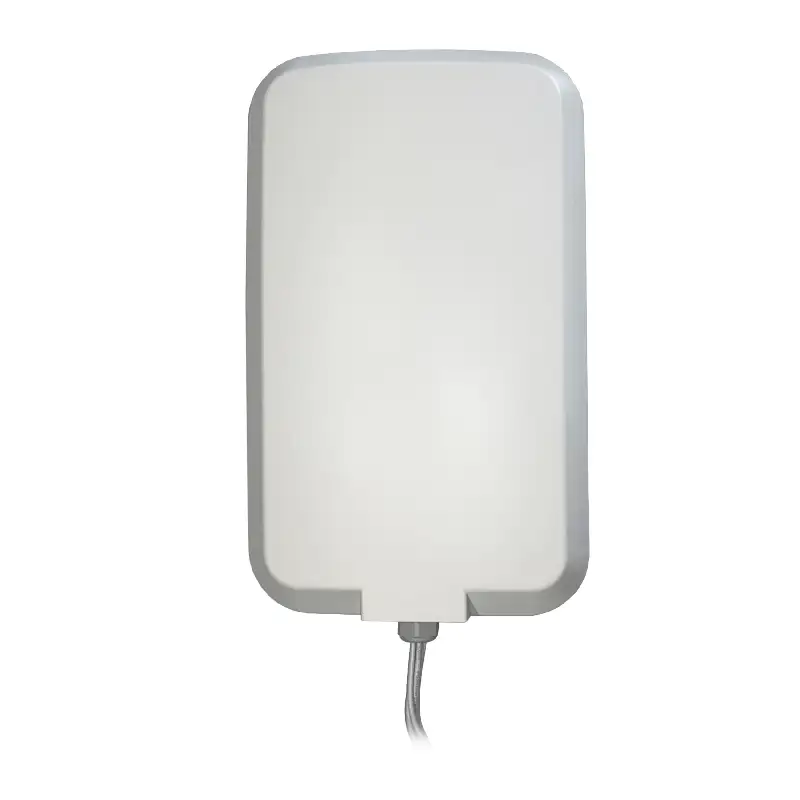

Die WMM4GG-6-60-5SP ist eine leistungsstarke, richtstrahlende 4x4 MiMo-Antenne für 4G- und 5G-Anwendungen. Mit integriertem GNSS-Modul bietet sie eine stabile Satellitenortung und eignet sich ideal für feste Installationen an Gebäuden oder Masten. Sie unterstützt CAT18/20-Endgeräte und sorgt durch ihren hohen Gewinn für eine verbesserte Verbindung und höhere Datenraten. Die Antenne wird mit 5 m verlustarmem CS32-Kabel geliefert und ist für den Einsatz unter anspruchsvollen Bedingungen konzipiert.

Technischen Daten

Frequenzbereich 4G/5G: 617-960 MHz / 1710-6000 MHz

•Strahlungscharakteristik: Richtstrahlend

•Polarisation: ° / Vertikal

•Gewinn:
•617-960 MHz: 6 dBi

•1710-6000 MHz: 9 dBi

•Effizienz der 4G/5G-Elemente: >60 %



•Korrelation der 4G/5G-Elemente: <0.2



•Maximale Eingangsleistung: 20 W

•GNSS-Frequenzbereich: 1562-1612 MHz

•LNA-Gewinn (typisch): 26 dB

•Rauschmaß (typisch): <2.7 dB

•Notch-Filter-Dämpfung bei 787 MHz: 24 dB

•Stromaufnahme (typisch): 15 mA

•Versorgungsspannung: 3-5 V DC

Anschlüsse und Kabel

•Mobilfunkkabel: 4x CS32 FRZH, 5 m, Durchmesser: 5 mm, SMA (m)

•GNSS-Kabel: 1x CS29 FRZH, 5 m, Durchmesser: 5 mm, SMA (m)

•Kabelnormen: EN6722 / EN45545-2-konform

Mechanische Daten

•Abmessungen:

•Höhe: 507 mm

•Breite: 307 mm

•Tiefe: 85 mm

•Material: ASA

•Gewicht: 5400 g

•Betriebstemperatur: -40 °C bis +80 °C

•Farbe: Weiß

•Schutzklasse: IP66

•Gehäusezertifizierungen: UL94-HB, UL746C-f2

•Windlast (bei 45 m/s): 200 N

•Überlebenswindgeschwindigkeit: 55 m/s


Montage

•Montagemöglichkeiten: Wandmontage, flache Wandmontage, Mastmontage

•Befestigungsmaterial: Beschichteter Stahl / Aluminium / Edelstahl

•Mastdurchmesser: 20-50 mm

Besonderes
Die WMM4GG-6-60-5SP zeichnet sich durch hohe Richtwirkung, GNSS-Unterstützung und wetterfeste Bauweise aus - ideal für stationäre Installationen mit höchsten Anforderungen an Signalqualität und Standortbestimmung.

Datenblatt herunterladen
