ADAPTER BNC-TNC (M-F)
Artikel-Nr.:
100023675
Bitte melden Sie sich an.
100023675

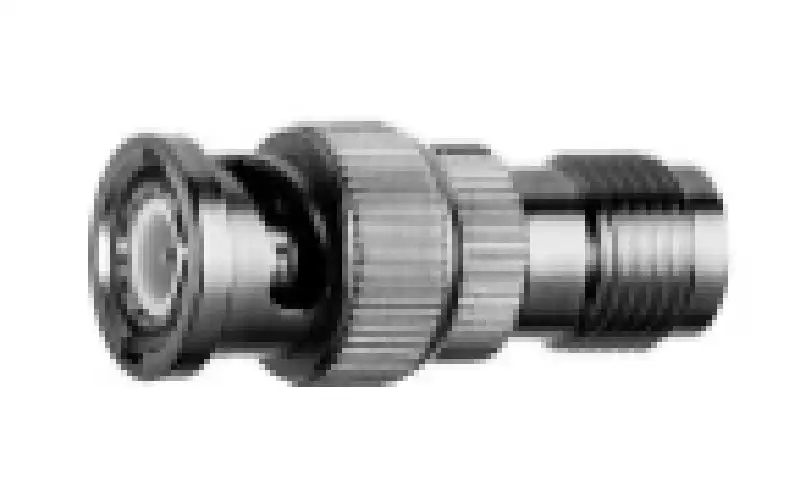

Der Adapter mit der Artikelnummer 100023675 ist ein Koaxialadapter von BNC-Stecker (STI) auf TNC-Buchse (BU) mit einer Impedanz von 50 Ohm. Er ermöglicht eine unkomplizierte Verbindung zwischen BNC- und TNC-Stecksystemen - besonders dann, wenn ein Gerät mit BNC-Ausgang an eine TNC-Schnittstelle angeschlossen werden soll.
Durch die Kombination von BNC-Bajonett und TNC-Schraubgewinde wird eine sichere und mechanisch stabile Verbindung gewährleistet, ideal für HF-Anwendungen, Messaufbauten und Kommunikationssysteme.
Technische Daten
• Produkttyp: Koaxadapter BNC-Stecker auf TNC-Buchse
• Anschluss 1: BNC-Stecker (STI)
• Anschluss 2: TNC-Buchse (BU)
• Impedanz: 50 Ohm
• Frequenzbereich: Bis ca. 4 GHz
• Rückflussdämpfung: Typisch > 20 dB (anwendungsabhängig)
• Gehäusematerial: Vernickeltes Messing
• Dielektrikum: PTFE
• Verriegelung: BNC-Bajonett / TNC-Schraubgewinde
Besonderheiten
Der Adapter zeichnet sich durch seine kompakte Bauweise und hohe HF-Stabilität aus. Er ist optimal geeignet für temporäre Installationen, Prüfumgebungen und mobile Systeme, bei denen verschiedene Steckgesichter kombiniert werden müssen.
Anwendungsbereiche
Typische Einsatzfelder sind HF-Testsysteme, Labore, Prototyping, Antennentechnik sowie Kommunikations- und Übertragungstechnik, wo eine zuverlässige Verbindung zwischen BNC- und TNC-Systemen benötigt wird.
