BNC-Buchse für gedruckte
Artikel-Nr.:
100023569
Bitte melden Sie sich an.
100023569

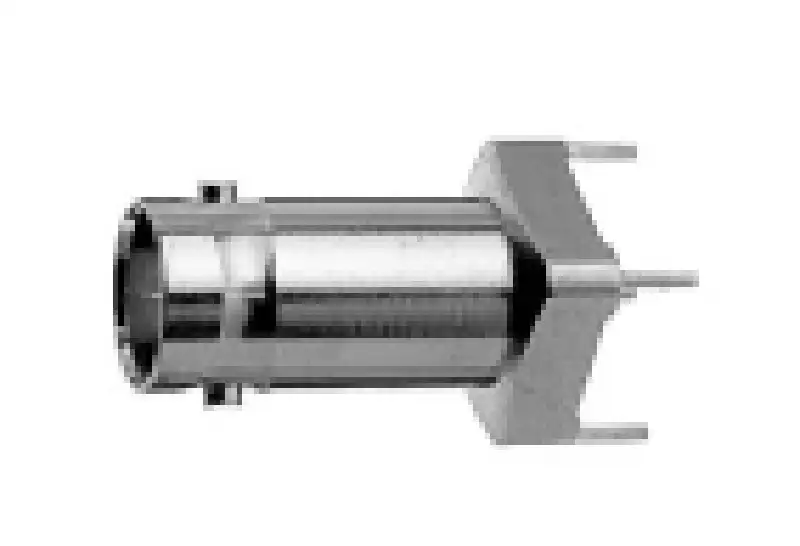

Die BNC-Buchse mit der Artikelnummer 100023569 ist eine 75 Ohm Leiterplattenbuchse in LTP-Ausführung (Long Through Pin) zur direkten THT-Montage auf Leiterplatten. Sie verfügt über Fixierstifte, die eine sichere mechanische Verankerung auf der Platine gewährleisten und so die Belastbarkeit bei häufiger Steckzyklen deutlich erhöhen.
Die Buchse ist für den horizontalen Einbau auf der Leiterplatte ausgelegt und eignet sich optimal für HF-Signalübertragungen in professionellen Elektroniksystemen.
Technische Daten
• Produkttyp: BNC-LTP-Buchse (für Leiterplattenmontage)
• Anschlussart: Löt-/Printanschluss (THT)
• Fixierung: Mit Fixierstiften
• Impedanz: 75 Ohm
• Einbauart: Horizontal auf Leiterplatte (THT)
• Ausführung: Gerade
• Frequenzbereich: Bis 3 GHz
• Verriegelung: BNC-Bajonettverschluss
Besonderheiten
Die Fixierstifte sorgen für eine zusätzliche Stabilisierung beim Einbau, ideal für Geräte mit mechanischer Beanspruchung oder häufigem Stecken. Durch die kompakte Bauweise eignet sich die Buchse für platzkritische Anwendungen.
Anwendungsbereiche
Ideal für Messsysteme, Broadcast- und Videosysteme, industrielle Steuerungen oder Kommunikationseinrichtungen, die eine direkt auf der Platine montierbare 75 Ohm BNC-Buchse mit Fixierung benötigen.
