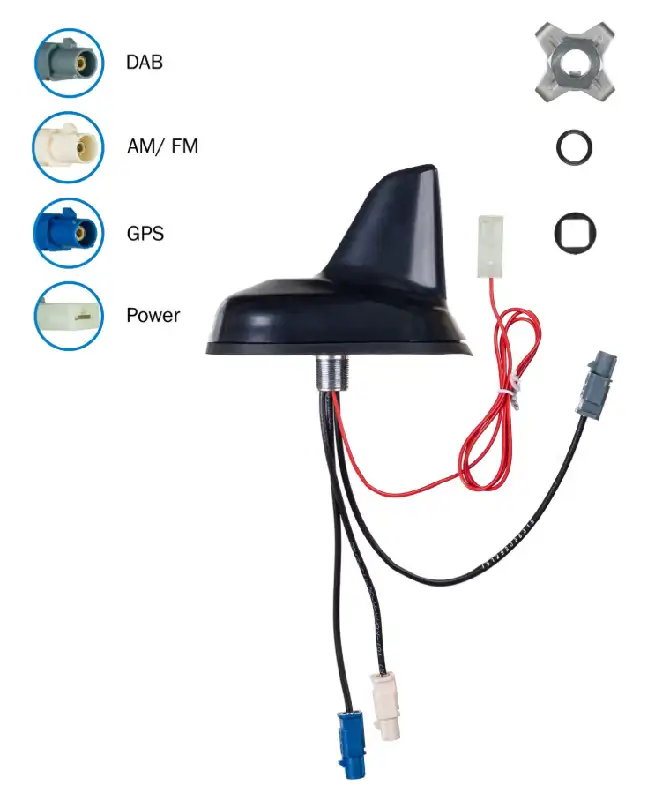

Dachantenne FM/ DAB+, GPS im Sharkfin-Design, aktiv, 3 x FA

3785.01 von Antennentechnik Bad Blankenburg GmbH
Die 3785.01 ist eine Dachantenne für den Rundfunkempfang mit integrierter GPS-Funktion. Sie bietet eine aktive GPS-Antenne, deren Verstärker über den Innenleiter des GPS-Anschlusses mit Strom versorgt wird.

Dank ihrer kompatiblen Lochbilder kann sie mit Mercedes-Benz, VW und Audi Fahrzeugen installiert werden, indem entsprechende Dichtungsadapter verwendet werden.

Lieferumfang:

• 1 x Dachantenne

• 1 x Montage-Set

Empfohlenes Zubehör:

• 4624.01 Dichtungsadapter (Mercedes-Benz)

• 4625.01 Dichtungsadapter (VW, Audi)

Technische Daten
Elektrische Eigenschaften

• Frequenzbereiche:

• AM: 0,15 - 16 MHz

• FM: 87,5 - 108 MHz

• DAB+ Band III: 174 - 240 MHz

• GPS: 1575,42 MHz

• Impedanz: 50 Ohm

• VSWR:

• AM: ≤ 2,5:1

• FM: ≤ 2,0:1

• DAB+: ≤ 1,5:1

• Rauschmaß:

• AM: 3,5 dB (typ.)

• FM: 2 dB (typ.)

• DAB+: 1,7 dB (typ.)

• Verstärkung:

• AM: 6 dB

• FM: 20 dB

• GPS: 28 ± 3 dB

• Gewinn:

• GPS: 32 dBic (typ.)

• Stromversorgung:

• AM/FM: +9 bis 16 V, 25 mA bei 12 V

• DAB+: +9 bis 16 V, 5 mA bei 12 V

• GPS: +3,3 bis 5,5 V, 15 bis 40 mA

Mechanische Eigenschaften

• Abmessungen (B/H/L): 65 mm / 70 mm / 104 mm

• Gewicht: 0,194 kg

• Material: Wetterbeständiger Kunststoff

• Schutzklasse: IP6K9K

• Betriebstemperatur: -40 °C bis +80 °C

Anschlussdaten

• Steckverbinder:

• AM/FM: FAKRA(m) B

• DAB+: FAKRA(m) G

• GPS: FAKRA(m) C

• Kabeltyp: RG174

• Kabellänge:

• AM/FM: 0,145 m

• DAB+: 0,18 m

• GPS: 0,15 m

Besonderheiten
Die 3785.01 Dachantenne bietet eine stabile und leistungsstarke Signalübertragung für Rundfunkempfang und GPS-Ortung.

Dank ihrer IP6K9K-Schutzklasse ist sie staub- und wasserdicht, was sie ideal für den Einsatz in Fahrzeugen unter anspruchsvollen Bedingungen macht.

Datenblatt herunterladen
