Diplexer 2m oder 4m und Tetra
Artikel-Nr.:
DPX-210-270
221,70 €
/ Stk.
263,82 € inkl. MwSt. zzgl. Versand

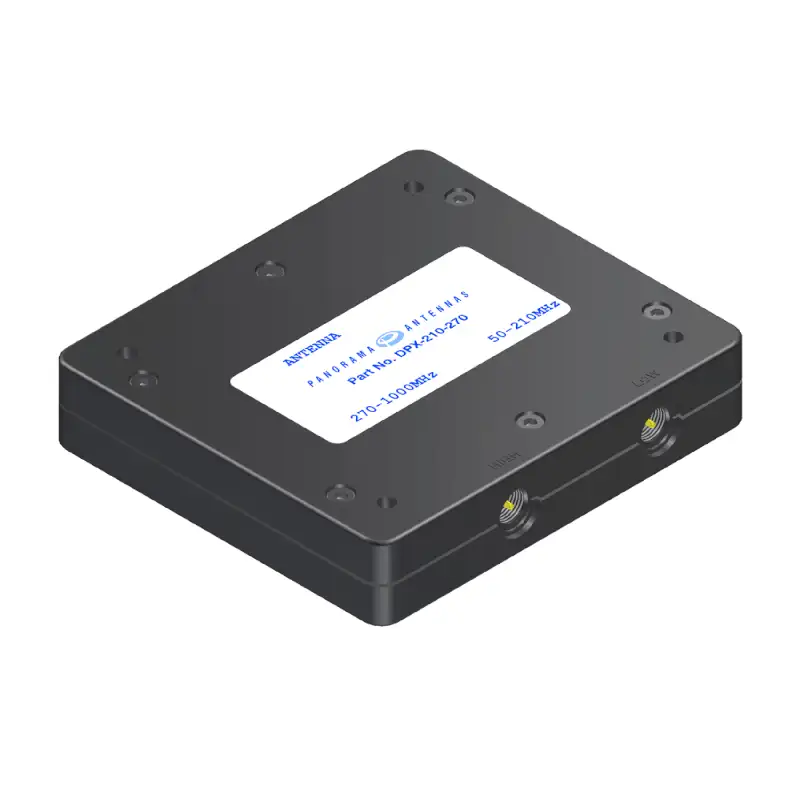

DPX-210-270 von Panorama Antennas Ltd.
Der DPX-210-270 ist ein VHF/UHF-Diplexer, der eine effiziente Trennung oder Zusammenführung von Frequenzbändern ermöglicht. Er ist ideal für Anwendungen, bei denen eine gemeinsame Antenne für zwei verschiedene Funkfrequenzen genutzt werden soll oder ein Dualband-Funkgerät mit zwei separaten Antennen betrieben werden muss. Dank der hohen Isolation zwischen den Ports wird eine minimale gegenseitige Beeinflussung der Frequenzbänder sichergestellt.
Technische Daten•Frequenzbereiche:•Lowpass (VHF): 50-210 MHz
• Highpass (UHF): 270-1000 MHz
• Einfügedämpfung: < 1 dB
• Alternativband-Unterdrückung:•VHF auf UHF: > 30 dB
• UHF auf VHF: > 40 dB
• Typisches VSWR: < 1.5:1
• Isolation zwischen den Ports: > 25 dB
• Maximale Eingangsleistung: 60 W
• Impedanz: 50 Ù
Mechanische Daten•Abmessungen:•Länge: 100 mm
• Breite: 90 mm
• Höhe: 20 mm
• Material: Aluminiumgehäuse
• Farbe: Schwarz
• Anschlüsse: FME-Stecker an allen Ports
• Betriebstemperatur: -40 °C bis +80 °C
• Montage: 4 Befestigungslöcher (4 mm Durchmesser)
Der DPX-210-270 ist ein VHF/UHF-Diplexer, der eine effiziente Trennung oder Zusammenführung von Frequenzbändern ermöglicht. Er ist ideal für Anwendungen, bei denen eine gemeinsame Antenne für zwei verschiedene Funkfrequenzen genutzt werden soll oder ein Dualband-Funkgerät mit zwei separaten Antennen betrieben werden muss. Dank der hohen Isolation zwischen den Ports wird eine minimale gegenseitige Beeinflussung der Frequenzbänder sichergestellt.
Technische Daten•Frequenzbereiche:•Lowpass (VHF): 50-210 MHz
• Highpass (UHF): 270-1000 MHz
• Einfügedämpfung: < 1 dB
• Alternativband-Unterdrückung:•VHF auf UHF: > 30 dB
• UHF auf VHF: > 40 dB
• Typisches VSWR: < 1.5:1
• Isolation zwischen den Ports: > 25 dB
• Maximale Eingangsleistung: 60 W
• Impedanz: 50 Ù
Mechanische Daten•Abmessungen:•Länge: 100 mm
• Breite: 90 mm
• Höhe: 20 mm
• Material: Aluminiumgehäuse
• Farbe: Schwarz
• Anschlüsse: FME-Stecker an allen Ports
• Betriebstemperatur: -40 °C bis +80 °C
• Montage: 4 Befestigungslöcher (4 mm Durchmesser)
