Diplexer VHF/UHF
Artikel-Nr.:
DPX-500-700
200,60 €
/ Stk.
238,71 € inkl. MwSt. zzgl. Versand

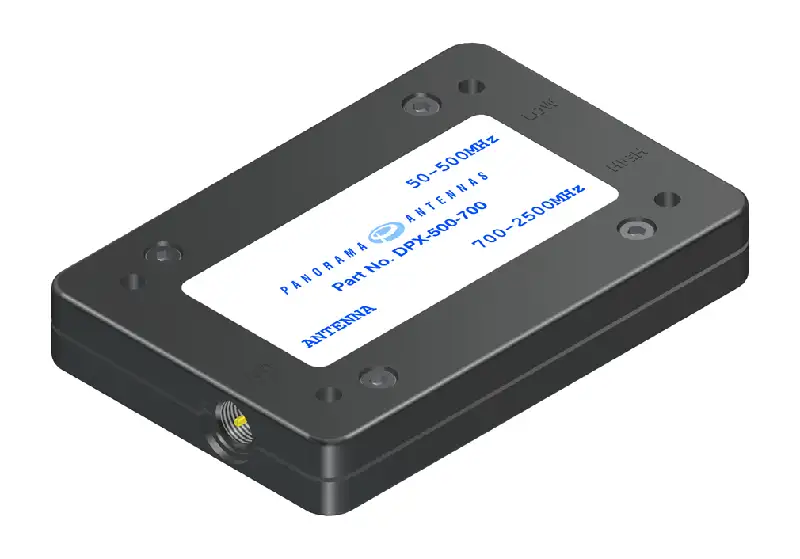

DPX-500-700 von Panorama Antennas Ltd.
Der DPX-500-700 ist ein VHF/UHF- und 700/800-MHz-Diplexer, der es ermöglicht, eine Dualband- oder Multiband-Antenne mit zwei separaten Funkgeräten zu verbinden. Alternativ kann er ein Dualband-Funkgerät mit einem einzelnen Anschluss an zwei separate Einzelbandantennen anschließen. Der Diplexer bietet eine geringe Einfügedämpfung und eine hervorragende Isolation zwischen den Ports, um eine optimale Funkleistung in beiden Frequenzbereichen sicherzustellen.
Technische Daten•Frequenzbereiche:•VHF / UHF: 50 - 500 MHz
• 700-2500 MHz
• Einfügedämpfung:•VHF / UHF: < 0.75 dB
• 700-2500 MHz: < 0.75 dB
• Alternativband-Unterdrückung:•VHF/UHF: > 40 dB
• 700-2500 MHz: > 30 dB
• Typisches VSWR: < 2:1
• Isolation zwischen den Ports: > 25 dB
• Maximale Eingangsleistung: 50 W
• Impedanz: 50 Ù
Mechanische Daten•Abmessungen:•Länge: 91 mm (3.58")
• Breite: 61 mm (2.4")
• Dicke: 14 mm (0.55")
• Betriebstemperatur: -40 °C bis +80 °C
• Material: Aluminium
• Farbe: Schwarz
• Anschlüsse: FME-Stecker an allen Ports
• Montage: 4 Befestigungslöcher (4 mm Durchmesser)
