Fahrzeug-Innenraum-Antenne FAKRA 2x2 4G/5G + GPS + 2x2 WIFI
Artikel-Nr.:
BATGMF-7-60-24-58
130,58 €
/ Stk.
155,39 € inkl. MwSt. zzgl. Versand
BATGMF-7-60-24-58 von Panorama Antennas Ltd.

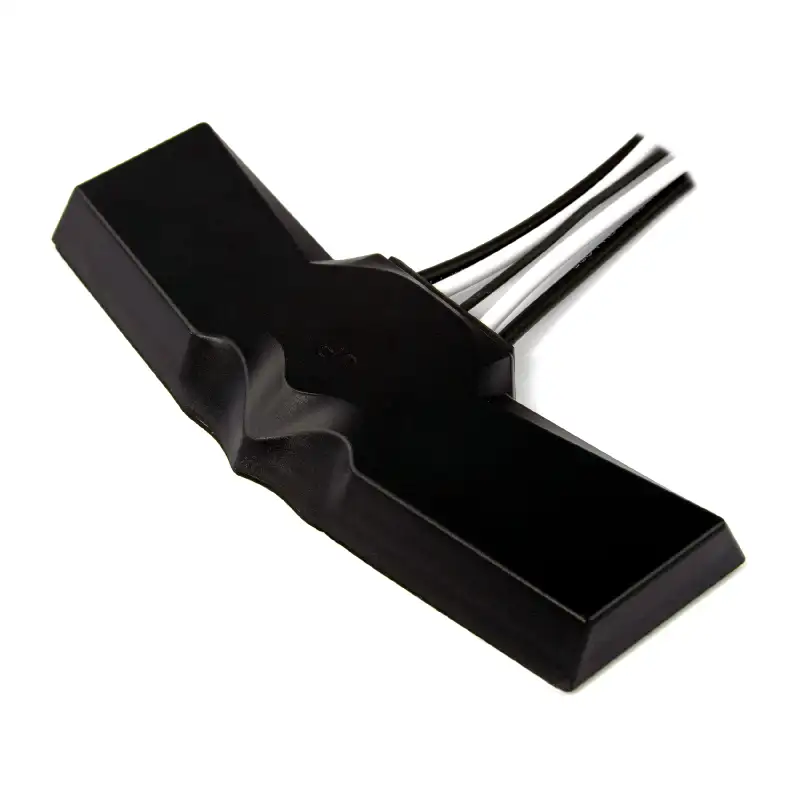

Einleitung zur BATGMF-7-60-24-58 Antenne Die BATGMF-7-60-24-58 ist eine leistungsstarke 2x2 MiMo-Klebeantenne für 4G/5G mit integrierter GPS/GNSS- und 2x WiFi-Funktionalität. Sie wurde speziell für den Einsatz in Telematik-Anwendungen entwickelt und bietet eine hohe Datenübertragungsrate auch in Gebieten mit schwacher Netzabdeckung. Die Antenne ist für die Montage auf nichtleitenden Oberflächen ausgelegt und kann auf oder unter dem Fahrzeugarmaturenbrett installiert werden.
Technische Daten
• Frequenzbereich:
• 4G/5G: 617-960 MHz / 1427-6000 MHz
• WiFi: 2.4/5.0-7.2 GHz
• GPS/GNSS: 1559-1612 MHz
• Gewinn:
• 4G/5G:
• 617-960 MHz: bis zu 2 dBi
• 1710-2170 MHz: bis zu 3 dBi
• 2500-3800 MHz: bis zu 6 dBi
• 4900-6000 MHz: bis zu 7 dBi
• WiFi:
• 2.4 GHz: bis zu 4 dBi
• 5.0 GHz: bis zu 6 dBi
• 6.0-7.2 GHz: bis zu 4 dBi
• Effizienz:
• 4G/5G: >60 %
• WiFi: >55 % (2.4 GHz), >70 % (5.0 GHz)
• Isolation:
• 4G/5G: <10 dB
• WiFi: <17 dB
• Nennimpedanz: 50 Ohm
• Maximale Eingangsleistung: 20 W
Anschlüsse und Kabel
• 4G/5G: 2x FAKRA D (m)
• WiFi: 2x FAKRA I (m)
• GPS/GNSS: 1x FAKRA C (m)
• Kabeltyp:
• 4G/5G: CS32 (flammenresistent, UN ECE R118, EN45545-2-konform)
• WiFi: CS32 (flammenresistent, UN ECE R118, EN45545-2-konform)
• GPS/GNSS: RG174 (flammenresistent, UN ECE R118, EN45545-2-konform)
• Kabellänge: 3 m
• Durchmesser:
• 4G/5G und WiFi: 5 mm
• GPS/GNSS: 2.8 mm
Mechanische Daten
• Abmessungen:
• Länge: 214 mm
• Breite: 77 mm
• Höhe: 16.5 mm
• Material: ASA (UV-beständig, flammenresistent)
• Betriebstemperatur: -30 °C bis +70 °C
• Farbe: Schwarz
• Montage: Klebebefestigung
Besonderes Die BATGMF-7-60-24-58 bietet robuste 2x2 MiMo-Funktionalität für 4G/5G, leistungsstarkes 2x WiFi und präzisen GPS/GNSS-Empfang in einer kompakten Form. Dank ihrer hochwertigen Verarbeitung und der robusten Schutzklasse eignet sie sich ideal für anspruchsvolle Anwendungen im Fahrzeugbereich und in der Telematik.
