Fahrzeugantenne LTE/WLAN MIMO
Artikel-Nr.:
SHKG-6-60-DW
Bitte melden Sie sich an.
SHKG-6-60-DW

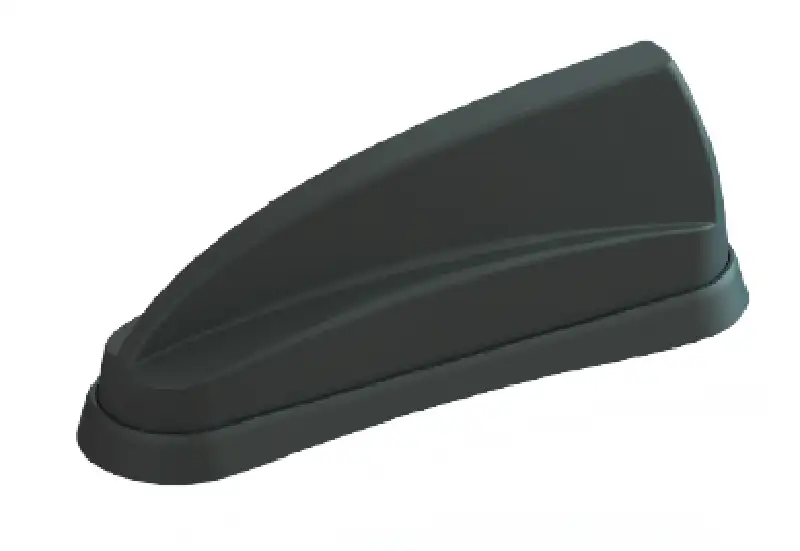

Die SHKG-6-60-DW ist eine multifunktionale Sharkfin-Antenne, die 6x6 MiMo 4G/5G, 2x2 MiMo WiFi und GPS/GNSS in einem kompakten und wetterfesten Gehäuse kombiniert. Sie wurde für mobile Anwendungen, industrielle Kommunikation und Transportlösungen entwickelt, bei denen eine zuverlässige, leistungsstarke und flexible Antennenlösung erforderlich ist.
Technische Daten
Elektrische Eigenschaften:
•Frequenzbereiche:
•4G/5G MiMo: 617-960 MHz / 1710-6000 MHz
•WiFi 2x2 MiMo: 2,4-2,5 GHz / 5,0-7,1 GHz
•GPS/GNSS: 1562-1612 MHz
•VSWR: < 2:1
•Isolation:
•4G/5G: > 12 dB
•WiFi: > 15 dB
•Polarisation:
•Vertikal (4G/5G, WiFi)
•RHCP (GPS/GNSS)
•Strahlungsmuster: Rundstrahlend
•Maximale Eingangsleistung: 10 W (4G/5G, WiFi)
GPS/GNSS-Daten:
•Frequenzbereich: 1562-1612 MHz
•LNA-Verstärkung: 26 dB
•Betriebsspannung: 3-5 V DC (über Koaxialkabel)
•Stromverbrauch: < 20 mA
•Out-of-Band-Unterdrückung: > 40 dB (+/- 100 MHz)
Mechanische Daten:
•Montageart: M19 (3/4") Gewindebefestigung
•Material: ASA-Kunststoff, Silikon-Gummi, Aluminiumlegierung
•Farbe: Schwarz oder Weiß
•Schutzklasse: IP69K
•Abmessungen:
•Länge: 243 mm
•Breite: 63 mm
•Höhe: 90 mm
•Betriebstemperatur: -40 °C bis +80 °C
Kabeldaten:
•4G/5G: 2x SMA-Stecker
•WiFi: 2x SMA-Stecker (weiblich)
•GPS/GNSS: 1x FME-Stecker
•Kabellänge: 300 mm (RG174)
Besonderheiten
Die SHKG-6-60-DW wurde speziell für Fahrzeuge, industrielle Anwendungen und öffentliche Sicherheitslösungen entwickelt. Ihr robustes IP69K-geschütztes Gehäuse sorgt für hohe Widerstandsfähigkeit unter extremen Umweltbedingungen. Dank der M19-Befestigung ermöglicht sie eine sichere und langlebige Installation auf verschiedenen Oberflächen.
