GPS Panel Mount Antenne SMA
Artikel-Nr.:
GPS25P-6SP
Bitte melden Sie sich an.
GPS25P-6SP

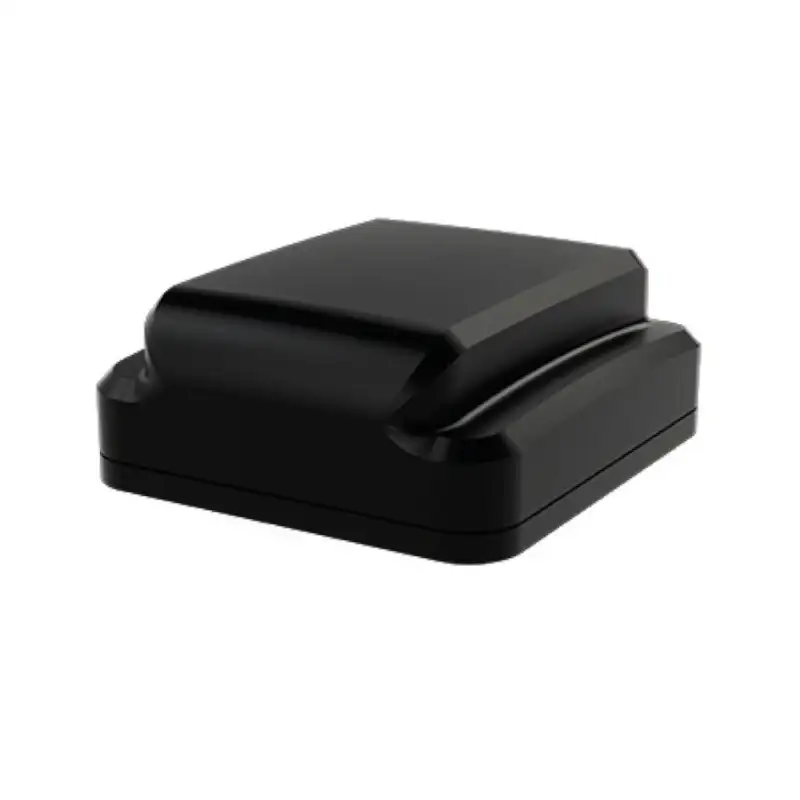

Die GPS25P-6SP ist eine leistungsstarke Panel-Mount-GNSS-Antenne für Anwendungen im L1/L2/L5-Bereich. Mit einer LNA-Verstärkung von ca. 37 dB bietet sie eine zuverlässige Signalverstärkung für hochpräzise RTK-, Navigations- und Positionierungssysteme.
Das robuste Gehäuse ermöglicht eine wettergeschützte Montage auf leitfähigen oder nicht leitfähigen Oberflächen bis zu 10 mm Dicke. Die Montage erfolgt über eine M18-Befestigungsbuchse, die für eine sichere und stabile Installation sorgt.
Die Antenne wird mit 6 m RG174-Koaxialkabel geliefert und verfügt über einen SMA (m) Anschluss, der eine einfache Integration in bestehende Systeme ermöglicht.
Technische Daten
Frequenzbereiche:
•Untere Bänder: 1136-1300 MHz (L2, L5, E5, B2, B5, G2)
•Obere Bänder: 1559-1612 MHz (L1, E1, B1, G1)
Elektrische Eigenschaften:
• Impedanz: 50Ω
• Typisches VSWR: <2.5:1
•LNA-Verstärkung: 37 ± 3 dB
• Axialverhältnis: 3 dB
• Polarisation: RHCP (Right-Hand Circular Polarized)
• Betriebsspannung: 3-12V DC (über Koax gespeist)
• Stromverbrauch: < 26 mA
Mechanische Daten:
• Gehäusematerial: ASA-Kunststoff
• Farbe: Schwarz
• Betriebstemperatur: -40°C bis +80°C
•Maße:
• Höhe: 28 mm
• Länge: 72 mm
• Breite: 67 mm
Montage & Kabeldaten:
• Montage: M18 Panel Mount (max. 10 mm Dicke)
•Kabel: 6 m RG174, UN ECE R118-konform
•Anschluss: SMA (m)
Besonderheiten
Die GPS25P-6SP ist eine hochpräzise GNSS-Antenne, die sich durch ihre robuste Bauweise, einfache Installation und starke Signalverstärkung auszeichnet. Dank der wetterfesten Konstruktion ist sie ideal für industrielle, maritime und Fahrzeuganwendungen geeignet. Die Kombination aus mehreren GNSS-Bändern und hoher LNA-Verstärkung sorgt für zuverlässige Positionsbestimmung in anspruchsvollen Umgebungen.
