Kombi-Flex AM/FM, DAB+, 5G, GSM/ UMTS/ LTE,GPS, 4 x FAKRA (m

3799.02

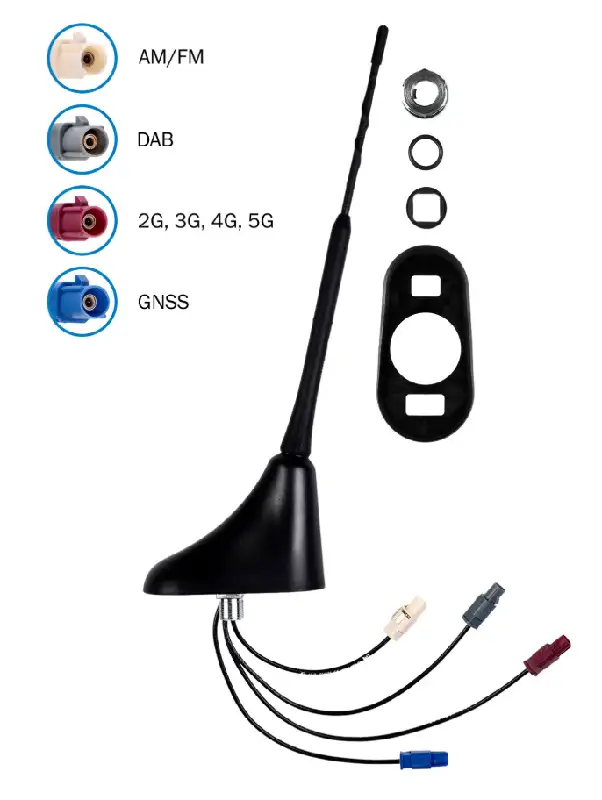

Die 3799.02 ist eine Dachantenne für den Mobilfunk- und Rundfunkempfang mit integrierter aktiver GPS-Funktion. Der geräuscharme Antennenstab sorgt für eine optimale Signalqualität auch bei hohen Geschwindigkeiten.

Die GPS-Antenne ist aktiv und wird ausschließlich über den Innenleiter des GPS-Anschlusses (Phantomspeisung) mit Strom versorgt.

Lieferumfang:

•1 x Dachantenne

•1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)


Empfohlenes Zubehör:

•4681.02 Spannungsadapter

•4681.11 Spannungsadapter

•4626.11 Ersatzstab


Technische Daten
Elektrische Eigenschaften

•Frequenzbereiche:

•AM: 0,1 - 16 MHz

•FM: 87,5 - 108 MHz

•DAB+ Band III: 174 - 237 MHz

•DAB+ L: 1452 - 1492 MHz

•Mobilfunk (2G/3G/4G/5G):

• 698 - 960 MHz

• 1710 - 1880 MHz

• 1900 - 2200 MHz

• 2500 - 3800 MHz




•GNSS (GPS & GLONASS):

• 1575,42 MHz

• 1602 - 1610 MHz







•Impedanz: 50 Ohm

•VSWR:

• AM: ≤ 2,0:1

• FM: ≤ 3:1

• DAB+: ≤ 2,5:1

• GNSS: ≤ 1,5:1




•Rauschmaß: 1,7 dB (typ.)

•Entkopplung: ≥ 35 dB

•Verstärkung:

• AM/FM: 0 dB

• DAB+: 5 dB

• Mobilfunk: 6 dB

• GNSS: 28 dB




•Gewinn:

• Mobilfunk: 2 dBi

• GNSS: 0 dBi / 2 dBi




•Maximale Eingangsleistung: 4 W

•Stromversorgung:

• AM/FM/DAB+/Mobilfunk: 12 V, 20 - 45 mA

• GNSS: +3,3 bis 5,5 V, 15 - 40 mA





Mechanische Eigenschaften

•Abmessungen (B/H/L): 55 mm / 301 mm / 103 mm

•Gewicht: 0,197 kg

•Material: Wetterbeständiger Kunststoff

•Schutzklasse: IP6K9K

•Betriebstemperatur: -40 °C bis +80 °C


Anschlussdaten

•Steckverbinder:

•AM/FM: FAKRA(m) B

•DAB+: FAKRA(m) G

•Mobilfunk: FAKRA(m) D

•GNSS: FAKRA(m) C




•Kabeltyp: RG174

•Kabellänge:

•AM/FM: 0,13 m

•DAB+: 0,2 m

•Mobilfunk: 0,235 m

•GNSS: 0,165 m





Besonderheiten
Die 3799.02 Dachantenne ist eine leistungsstarke Lösung für den kombinierten Mobilfunk- und Rundfunkempfang. Sie bietet eine stabile Signalübertragung, ist kompakt, robust und wetterbeständig mit IP6K9K-Schutzklasse, was sie ideal für den Einsatz in Fahrzeugen und anspruchsvollen Umgebungen macht.
