Kombiantenne TETRA, GSM, UMTS , GPS - Haifischdesign incl.

3771.01 von Antennentechnik Bad Blankenburg GmbH
Die 3771.01 ist eine Dachantenne für den Behörden- und Sicherheitsfunk, die speziell für TETRA-, Mobilfunk- (2G/3G/4G) und GPS-Anwendungen entwickelt wurde. Die Antenne ist lackierfähig, sodass sie sich optimal an das Fahrzeugdesign anpasst (z. B. VW, Audi, Mercedes-Benz).

Sie ist mit neuen Lochbildern von Mercedes-Benz, VW und Audi kompatibel und ermöglicht eine einfache Integration durch entsprechende Dichtungsadapter.

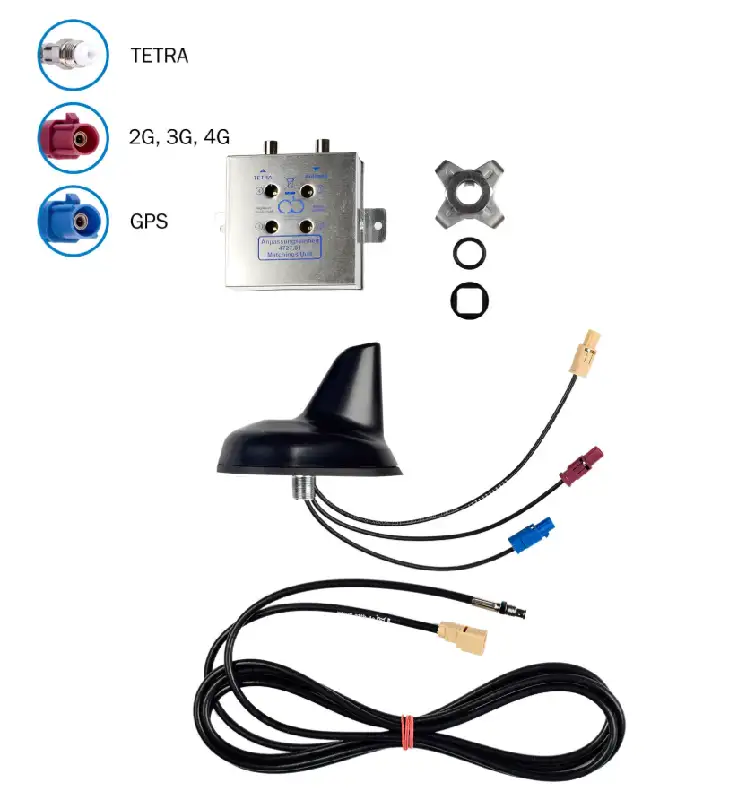

Lieferumfang:

• 1 x Dachantenne

• 1 x Montage-Set

• 1 x Externe Anpassungseinheit 4727.01

• 1 x Adapterkabel RG58 (2,5 m, FAKRA(f) I auf FME(f))

Empfohlenes Zubehör:

• 4624.01 Dichtungsadapter (Mercedes-Benz)

• 4625.01 Dichtungsadapter (VW, Audi)

Technische Daten
Elektrische Eigenschaften

• Frequenzbereiche:

• TETRA:

• 380 - 395 MHz

• 406 - 410 MHz

• Mobilfunk (2G/3G/4G):

• 700 - 960 MHz

• 1700 - 2690 MHz

• GPS: 1575,42 MHz

• Impedanz: 50 Ohm

• VSWR:

• TETRA: ≤ 2,5:1 / ≤ 3,5:1

• Mobilfunk: ≤ 3,0:1 / ≤ 2,5:1

• GPS: ≤ 1,5:1

• Rauschmaß: 1,7 dB (typ.)

• Verstärkung: 28 ± 3 dB

• Gewinn:

• TETRA: -5 dBi

• Mobilfunk: 0 dBi / 2 dBi

• GPS: 32 dBic (typ.)

• Maximale Eingangsleistung:

• TETRA: 10 W

• Mobilfunk: 4 W

• Stromversorgung: +3,3 bis 5,5 V, 15 bis 40 mA

Mechanische Eigenschaften

• Abmessungen (B/H/L): 65 mm / 70 mm / 104 mm

• Gewicht: 0,427 kg

• Material: Wetterbeständiger Kunststoff

• Schutzklasse: IP6K9K

• Betriebstemperatur: -40 °C bis +80 °C

Anschlussdaten

• Steckverbinder:

• TETRA: FME(f)

• Mobilfunk: FAKRA(m) D

• GPS: FAKRA(m) C

• Kabeltyp: RG174

• Kabellänge:

• TETRA: 0,21 m

• Mobilfunk: 0,18 m

• GPS: 0,15 m

Besonderheiten
Die 3771.01 Dachantenne ist eine platzsparende und robuste Lösung für den professionellen Einsatz im Behörden- und Sicherheitsfunk. Sie bietet optimale Signalübertragung für TETRA-, Mobilfunk- und GPS-Anwendungen und kann durch lackierbare Oberflächen unauffällig in Fahrzeugdesigns integriert werden.

Mit ihrer IP6K9K-Schutzklasse ist sie zudem staub- und wasserdicht, was sie besonders widerstandsfähig und langlebig macht.

Datenblatt herunterladen
