Kombiflexantenne Kurzstab - AM/ FM, DAB+/ DVB-T2, GPS aktiv,

3793.01
Die 3793.01 ist eine Dachantenne für den Rundfunkempfang mit integrierter aktiver GPS-Funktion. Sie bietet einen geräuscharmen Antennenstab, der für eine optimale Signalqualität bei hohen Geschwindigkeiten sorgt.

Die GPS-Antenne ist aktiv und wird ausschließlich über den Innenleiter des GPS-Anschlusses mit Strom versorgt.

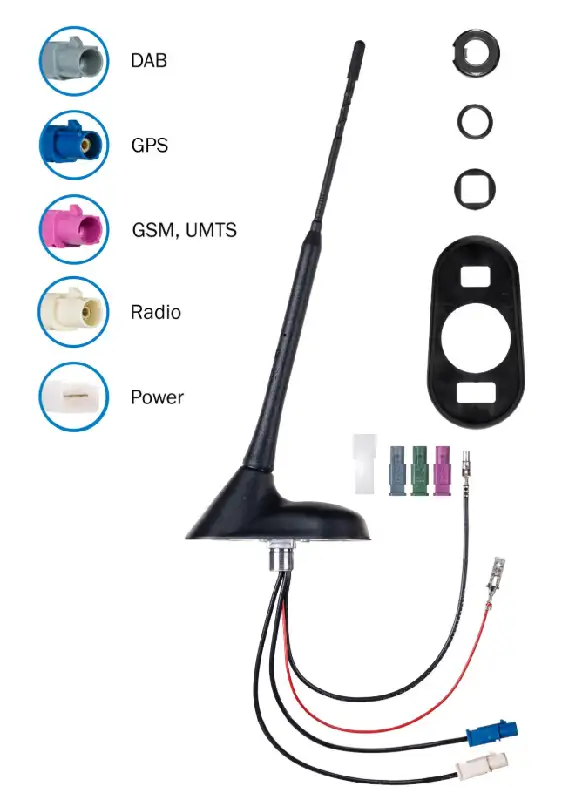

Lieferumfang:

•1 x Dachantenne

•1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

•3 x FAKRA-Gehäuse

•1 x Gehäuse-Flachsteckhülse


Empfohlenes Zubehör:

•4738.01 Frequenzweiche zur gleichzeitigen Nutzung von DAB und DVB-T

•4652.11 Ersatzstab


Technische Daten
Elektrische Eigenschaften

•Frequenzbereiche:

•AM: 0,15 - 16 MHz

•FM: 87,5 - 108 MHz

•DAB+ Band III: 174 - 230 MHz

•DVB-T IV: 474 - 602 MHz

•DVB-T V: 610 - 786 MHz

•GPS: 1575,42 MHz




•Impedanz: 50 Ohm

•VSWR:

•AM: ≤ 2,0:1

•FM: ≤ 1,5:1




•Rauschmaß:

•AM: 3,5 dB

•FM: 2 dB

•DAB+: 1,5 dB




•Verstärkung:

•AM: 5 dB

•FM: 15 dB

•DAB+: 12 dB

•GPS: 28 3 dB




•Stromversorgung:

•AM/FM: +9 bis 16 V, 35 mA bei 12 V

•DAB+: +5 bis 12 V, 25 mA typ.

•GPS: +3,0 bis 5,5 V, 15 bis 40 mA





Mechanische Eigenschaften

•Abmessungen (B/H/L): 55 mm / 270 mm / 103 mm

•Gewicht: 0,172 kg

•Material: Wetterbeständiger Kunststoff

•Schutzklasse: IP6K9K

•Betriebstemperatur: -40 °C bis +80 °C


Anschlussdaten

•Steckverbinder:

•AM/FM: FAKRA(m) B

•DAB+: FAKRA(m) G/E/H

•GPS: FAKRA(m) C




•Kabeltyp: RG174

•Kabellänge:

•AM/FM: 0,185 m

•DAB+: 0,25 m

•GPS: 0,175 m





Besonderheiten
Die 3793.01 Dachantenne ist eine hochwertige Lösung für den Rundfunk- und GPS-Empfang, die stabile Signalqualität und hohe Zuverlässigkeit bietet.

Mit ihrer IP6K9K-Schutzklasse ist sie staub- und wasserdicht, was sie ideal für den Einsatz in Fahrzeugen unter anspruchsvollen Bedingungen macht.

Datenblatt herunterladen
