Signalverteiler 700-2700MHz 16-Fach

PUC-SPLIT-16

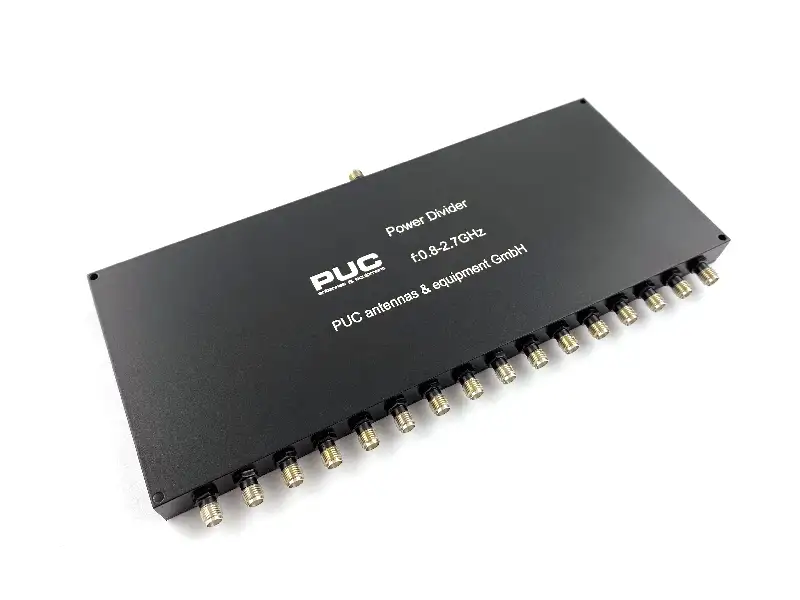

Der PUC-SPLIT-16 ist ein hochwertiger 16-fach Signalverteiler für den Frequenzbereich von 700 bis 2700 MHz. Mit seiner breiten Frequenzabdeckung eignet sich das Gerät ideal für Anwendungen in Mobilfunknetzen, Repeater-Systemen sowie Test- und Messumgebungen.

Dank einer Einfügedämpfung von maximal 2,5 dB (ohne theoretischen Verlust von 12 dB), einer Amplitudenbalance von ≤dB und einer Phasenbalance von ≤° überzeugt der Verteiler durch eine exzellente Signalintegrität. Die Isolation von ≥18 dB sorgt dafür, dass die einzelnen Ausgänge sauber voneinander getrennt bleiben - ein entscheidender Faktor bei komplexen HF-Installationen.

Die SMA-Buchsenanschlüsse (weiblich) ermöglichen eine einfache Integration in bestehende HF-Infrastrukturen. Mit einer Belastbarkeit von bis zu 20 Watt, einem VSWR von ≤1,5:1 und einer Impedanz von 50 Ohm ist der PUC-SPLIT-16 technisch für professionelle Anforderungen konzipiert.

Das kompakte, schwarz lackierte Gehäuse arbeitet zuverlässig im Temperaturbereich von -40 °C bis +70 °C und ist somit bestens für anspruchsvolle Umgebungen geeignet.

Technische Daten


•
Produkttyp: 16-fach HF-Splitter



•
Frequenzbereich: 700-2700 MHz



•
Einfügedämpfung: ≤2,5 dB



•
Amplitudenbalance: ≤dB



•
Phasenbalance: ≤°



•
Isolation: ≥18 dB



•
VSWR: ≤1,5:1



•
Impedanz: 50 Ohm



•
Belastbarkeit: 20 Watt



•
Anschlüsse: SMA-Buchse (f)



•
Farbe: Schwarz



•
Betriebstemperatur: -40 °C bis +70 °C




Anwendungsbereiche

Ideal für Mobilfunktechnik, Antennenverteilung, Repeater-Systeme, Labortests, Netzabdeckungslösungen sowie jede Anwendung, bei der Signale zuverlässig auf mehrere Ausgänge verteilt werden müssen.
