Terminal Antenne 2G/3G/4G/5G

PWB-6-60-RSMAP

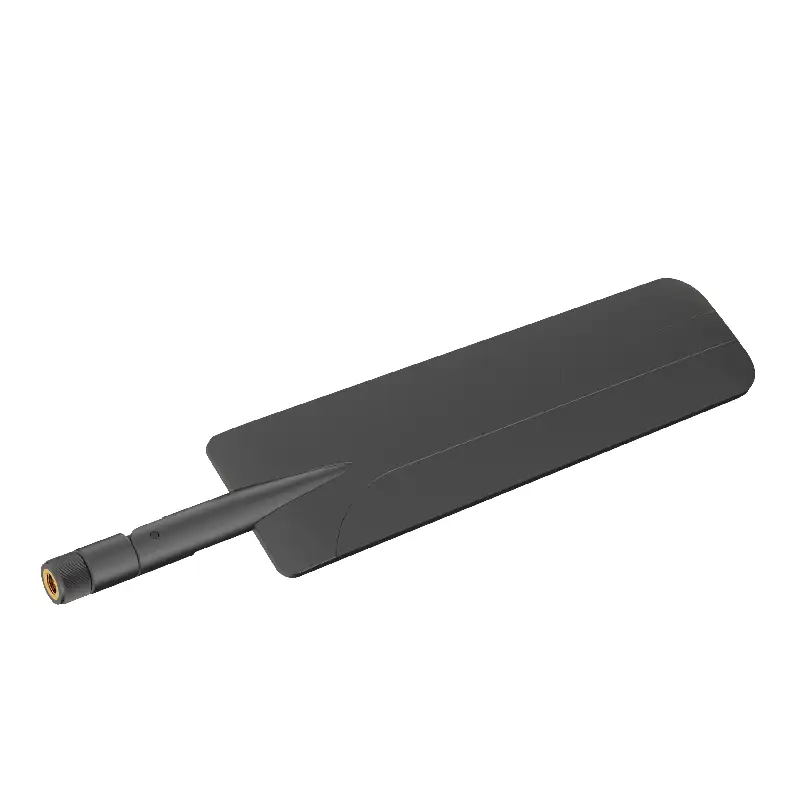

Die PWB-6-60-RSMAP ist eine ultrabreitbandige Terminal-Antenne, die für 2G, 3G, 4G und 5G-Anwendungen entwickelt wurde. Sie deckt ein breites Frequenzspektrum ab und bietet eine leistungsstarke und vielseitige Lösung für Router und Terminals. Dank ihres gelenkigen SMA-Steckers kann sie flexibel positioniert werden.

Technische Daten
Elektrische Eigenschaften:


•Frequenzbereich: 698-960 MHz / 1710-3800 MHz / 4900-6000 MHz

•VSWR: < 2,5:1

•Gewinn (Isotrop):

• 698-960 MHz: ~2 dBi

• 1710-3800 MHz: ~4 dBi

• 5200-6000 MHz: ~6 dBi




•Polarisation: Vertikal

•Strahlungsmuster: Rundstrahlend

•Maximale Eingangsleistung: 10 W


Mechanische Daten

•Abmessungen:

•Länge: 230 mm

•Breite: 50 mm

•Dicke: 13 mm




•Material: ABS (schwarz)

•Gewicht: 50 g

•Betriebstemperatur: -30 °C bis +70 °C


Anschlüsse

•Anschluss: Gelenkiger SMA-Stecker (männlich)


Besonderheiten
Die PWB-6-60-RSMAP bietet eine leistungsstarke und flexible Lösung für drahtlose Kommunikation in mobilen und stationären Anwendungen. Ihr gelenkiger SMA-Anschluss sorgt für eine optimale Platzierung, um die beste Signalqualität zu gewährleisten. Sie ist ideal für Router, Terminals und IoT-Geräte mit 2G, 3G, 4G und 5G-Konnektivität.

Datenblatt herunterladen
